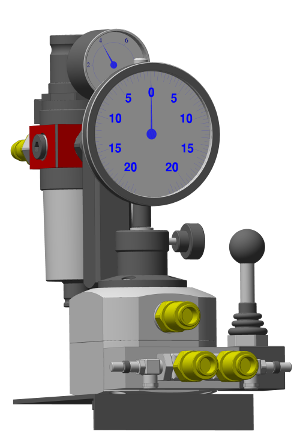

Pneumatischer
Konverter für Differentialmessung
|
Die
Differentialmessung ist ein Messverfahren, bei welchen
zwei Durchmesser miteinander verglichen werden. Es
wird sowohl der Kegelwinkel, als auch die Kegelform
geprüft.Über das der jeweiligen Messung
beigestellten Datenblatt, kann jedes µ in eine
Winkeländerung umgerechnet werden, und somit
eine genaue Aussage über den Kegelwinkel gemacht
werden.
Zusätzlich kann über eine mechanische Abstandsmessung
der jeweilige Öffnungsdurchmesser des zu messenden
Kegels bestimmt werden.
|
Die
differentiale Messung ist eine die Oberfläche
berührende Messung.
Es können alle Standard Kegel (Innen und Außenkegel),
wie SK /BT / ASME etc.
Als auch Zangensitze ER, OZ, Bohrfutterkegel B.. und
Morsekegel MK.. gemessen werden.
Auch
kundenspezifische Kegel stellen kein Problem dar.
Nur
hochgenaue Kegel Plananlage, kritischem Abstandsmaß
oder HSK etc., können mit diesem Gerät nur
bedingt abgebildet werden, hierfür wählen
Sie weiter hinten im Katalog unsere pneumatisch elektronische
Kombination aus.
|
|
|

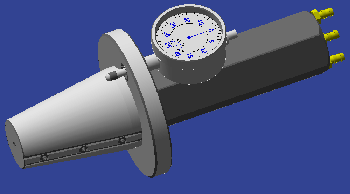

Steilkegel
SK / BT
Spindelmessung
Innenkegel, Winkel Form & Abstand
|
|
Steilkegel
SK / BT
Werkzeugaufnahmen-Messung
Außenkegel, Winkel Form & Abstand
|
|

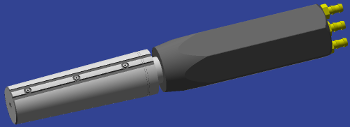

Morsekegel
MK
Spindelmessung
Innenkegel, Winkel Form & Abstand (Sichtmarke)
|
|

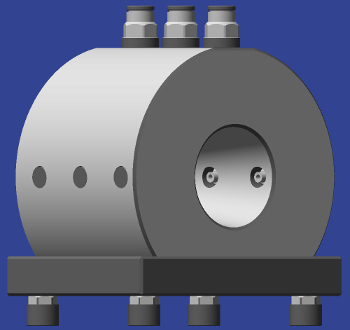

Morsekegel
MK
Werkzeugaufnahmen-Messung
Außenkegel, Winkel Form & Abstand (Sichtmarke)
|
|

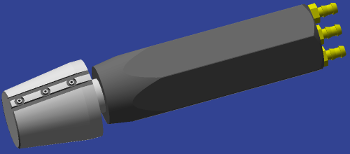

Spannzangensitz
ER
Innenkegel, Winkel Form & Abstand (Sichtmarke)
|
|

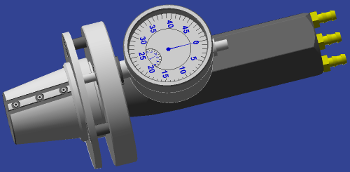

Spannzangensitz
ER
Innenkegel, Winkel Form & Abstand (über Ringanschlag)
|
|

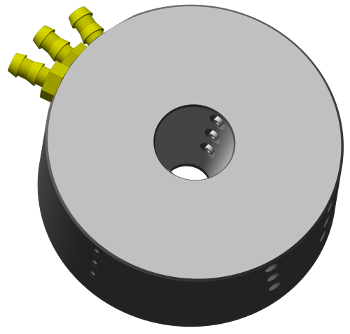

Spannzange
ER
Außenkegel, Winkel &Form
|
